RS485通信電纜如何選擇和安裝？

在现代工业自动化系统中，RS485通信电缆是一种常见且重要的组成部分。它被广泛应用于各种设备之间的数据传输和通信。本文将介绍如何选择和安装RS485通信电缆，以确保系统的稳定性和可靠性。

1. 了解RS485通信电缆的基本知识

在选择RS485通信电缆之前，我们需要了解一些基本知识。RS485通信电缆是一种用于传输数字信号的电缆，它通常采用双绞线形式，有时为了提高抗干扰能力，会采用带屏蔽层的双绞电缆。RS485通信电缆的特性阻抗为120欧姆，适合在复杂的工业自动化控制网络及楼宇自控网络中使用。

RS485通信电缆的技术参数

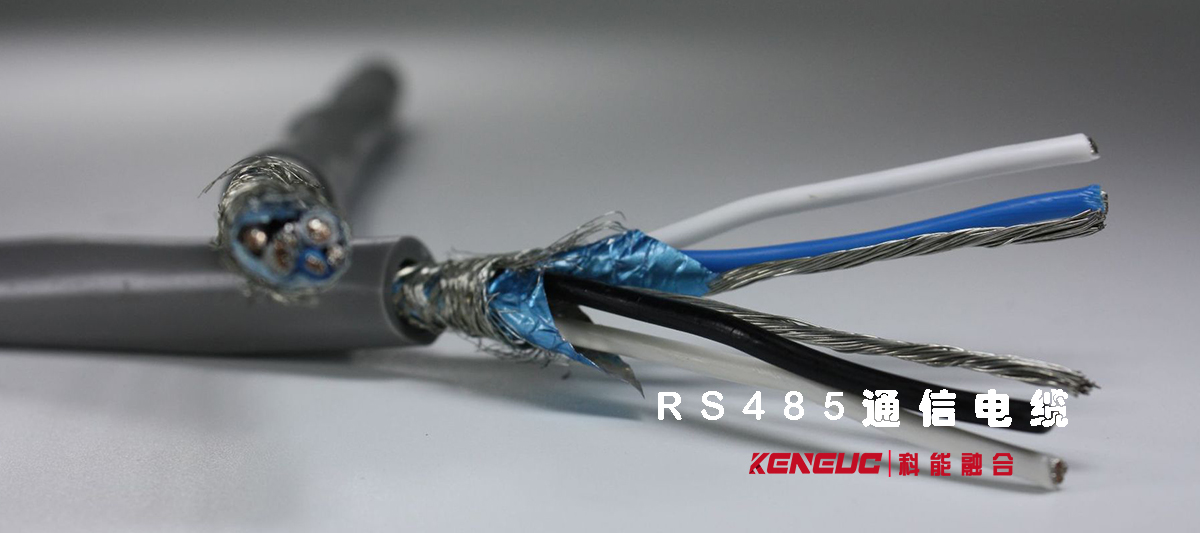

RS485通信电缆的技术参数包括导体材料、绝缘材料、屏蔽方式、护套材料等。例如，一种常见的RS485通信电缆可能采用多股退火裸铜线作为内导体，聚氯乙烯绝缘，多芯芯线绞合成缆，外包铝箔屏蔽和铜线编织屏蔽，以及聚氯乙烯护套。此外，该电缆的额定电压为300/300V，长期允许工作温度应不超过70℃。

2. 选择合适的RS485通信电缆

在选择RS485通信电缆时，我们需要考虑以下几个因素：

2.1. 阻抗匹配

RS485电缆通常具有120Ω的特性阻抗。为了避免信号反射，应在总线电缆的开始和末端并联120Ω的终端电阻，以匹配电缆的特性阻抗。

2.2. 传输速率和距离

RS485电缆的传输速率和距离直接影响通信质量。一般来说，传输速率越高，允许的传输距离越短。例如，在100kb/s的速率下，可能达到最大传输距离约1219米，而在10Mb/s的速率下，传输距离可能大幅缩短。

2.3. 电缆类型和规格

电缆的类型和规格决定了其物理特性，包括导体材质、绝缘材质、护套材质等。例如，RS485 3220AWG电缆通常采用多股镀锡铜丝作为导体，PVC作为绝缘和护套材料，具有较高的耐压和传输速率。

2.4. 环境适应性

电缆的工作温度范围和湿度等级也是重要的考虑因素。例如，某些RS485电缆的工作温度范围为-20℃至+60℃，工作湿度为≤90%RH（无凝露）。

2.5. 抗干扰能力

RS485电缆应具有良好的抗干扰能力，以保证在复杂环境中稳定传输数据。一些电缆采用特殊的屏蔽材料，如铝箔/聚酯复合带屏蔽和镀锡编织网，以提高抗干扰性能。

2.6. 电缆敷设方式

电缆的敷设方式也会影响传输质量。例如，直埋、管道敷设或架空敷设等不同方式可能需要不同类型的电缆以适应不同的环境条件。

3. 安装RS485通信电缆

在安装RS485通信电缆时，需要注意电缆的敷设环境、通信速率、最大无中继传输距离等参数。这些参数决定了电缆的适用性和传输效率。例如，在干扰严重、鼠害频繁以及有防雷、防爆要求的场所，可能需要使用铠装双绞屏蔽电缆，并确保铠装层两端接地，最内层屏蔽一端接地。正确的安装RS485通信电缆可以确保系统的稳定性和可靠性。以下是一些安装的注意事项：

3.1 布线规划

在安装之前，我们需要进行布线规划。根据实际情况确定电缆的长度和路径，避免与其他电源线或干扰源靠近。

3.2 连接方式

RS485通信电缆通常需要连接到设备的终端电阻和接收器上。确保正确连接，并注意接线的稳固性和可靠性。

3.3 屏蔽处理

如果选择了屏蔽双绞线，需要正确处理电缆的屏蔽层。通常情况下，屏蔽层应连接到地线，以提供良好的抗干扰能力。

3.4 接地处理

在安装过程中，正确的接地处理非常重要。接地可以减少电磁干扰，并提供电缆的安全性。

4.RS485通信电缆与其他类型通信电缆相比有哪些独特优势？

RS485通信电缆是一种广泛应用于工业自动化控制领域的电缆，它具有以下独特优势：

1. 长距离传输能力：RS485电缆可以在长达1200米的距离上实现稳定的信号传输，这比许多其他类型的电缆要优越得多。
2. 高抗干扰性：RS485电缆采用平衡式发送，差分式接收的方式，可以有效地抑制电磁干扰，提高信号的抗干扰能力。
3. 双向通信：RS485电缆支持双向通信，即可以通过一根电缆实现数据的发送和接收，而不需要额外的控制线。
4. 多节点连接：RS485电缆可以通过多个节点连接，最多可以连接32个节点，这使得在复杂的工业控制系统中使用RS485电缆更加方便。
5. 可靠性高：RS485电缆由于其高抗干扰性和长距离传输能力，可以保证在复杂的工业环境中实现稳定、可靠的信号传输。
6. 成本低：相对于其他类型的电缆，RS485电缆的价格较为实惠，而且使用寿命长，因此具有较高的性价比。
7. 灵活性高：RS485电缆支持双向通信和多节点连接，可以在不改变硬件的前提下实现灵活的控制方案。
8. 电气特性优越：RS485的接口信号电平更低，不易损坏接口电路的芯片，并且与TTL电平兼容，方便与TTL电路连接。
9. 数据传输速率高：RS485的数据传输速率最高可达10Mbps，远超传统的RS232标准。
10. 抗干扰能力强：RS485采用平衡驱动器和差分接收器的组合，大大增强了抗共模干扰能力，即抗噪声干扰性更好。
11. 连接能力强：RS485接口允许多达128个收发器连接，使得其具备了多站能力，方便建立起设备网络。
12. 传输距离远：RS485接口的最大传输距离标准值达到了约1219米，实际上甚至可以达到3000米。
13. 连接器多样：RS485接口通常采用屏蔽双绞线进行传输，其连接器可以采用DB-9的9芯插头座。无论是与智能终端还是键盘连接，都有相应的接口可供选择。
14. 编程便利：在编程方面，RS485的串口协议和普通的串口编程基本一致，为用户提供了极大的便利。
15. 理想选择：RS485凭借其卓越的性能和灵活性，成为了各种通信应用的理想选择。无论是长距离传输还是多设备连接，它都能提供稳定、高效的数据传输服务。

以上特点使得RS485通信电缆在工业自动化控制领域得到了广泛的应用，特别是在需要长距离、高速率、多节点通信的场合，RS485电缆表现出了显著的优势。

5.RS485通信电缆在楼宇自控网络中的应用

RS485通信电缆是一种广泛应用于楼宇自控网络中的通信电缆，它支持高速、高容量、高可靠性的数据传输。RS485通信电缆采用差分信号的接口标准，可以支持多达32个节点的连接，最大传输距离可达1200米，传输速率可以达到10Mbps，支持2线、4线接口，并且支持多种数据类型的传输，如数字量、模拟量、控制信号等。

在楼宇自控网络中，RS485通信电缆的应用包括智能照明控制、安防系统、智能空调控制等。它可以有效提高智能建筑的控制能力，解决很多智能建筑的问题，为智能建筑提供更多的可能性。

RS485通信电缆在一般场合采用双绞线就可以，但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通信时，对于特定的传输线路，主机（召测设备）到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。

RS485通信电缆的布线规范也很重要，需要使用双绞线作为传输媒介，以降低电磁干扰。在连接设备时，应确保数据传输方向的一致性，即发送端与接收端应正确连接。此外，为了防止地线环路，建议在连接设备时只使用一个参考地。在连接多台设备时，应使用终端电阻来消除信号反射和总线驻波效应。

RS485通信电缆在楼宇自控网络中的应用，不仅提高了数据传输的效率和稳定性，而且增强了系统的抗干扰能力，使得楼宇自控系统更加智能化和高效化。

6.结论

选择合适的RS485通信电缆并正确安装是确保系统稳定性和可靠性的关键步骤。通过了解基本知识、选择合适的电缆类型和规格，并严格按照安装要求进行操作，我们可以建立一个高效可靠的RS485通信系统。

总之，RS485通信电缆在现代工业自动化系统中起着重要的作用。正确选择和安装通信电缆将帮助我们建立稳定可靠的通信系统，提高生产效率和质量。
