如何進(jìn)行LC諧振電路設(shè)計(jì)？（作用及影響因素）

LC谐振电路的基本概念

LC谐振电路，也称为谐振电路或调谐电路，是由一个电感（L）和一个电容（C）组成的电路。这种电路可以作为电谐振器，储存电路共振时振荡的能量。LC电路既可用于产生特定频率的信号，也可用于从更复杂的信号中分离出特定频率的信号。它们是许多电子设备中的关键部件，特别是在无线电设备中，用于振荡器、滤波器、调谐器和混频器电路中。

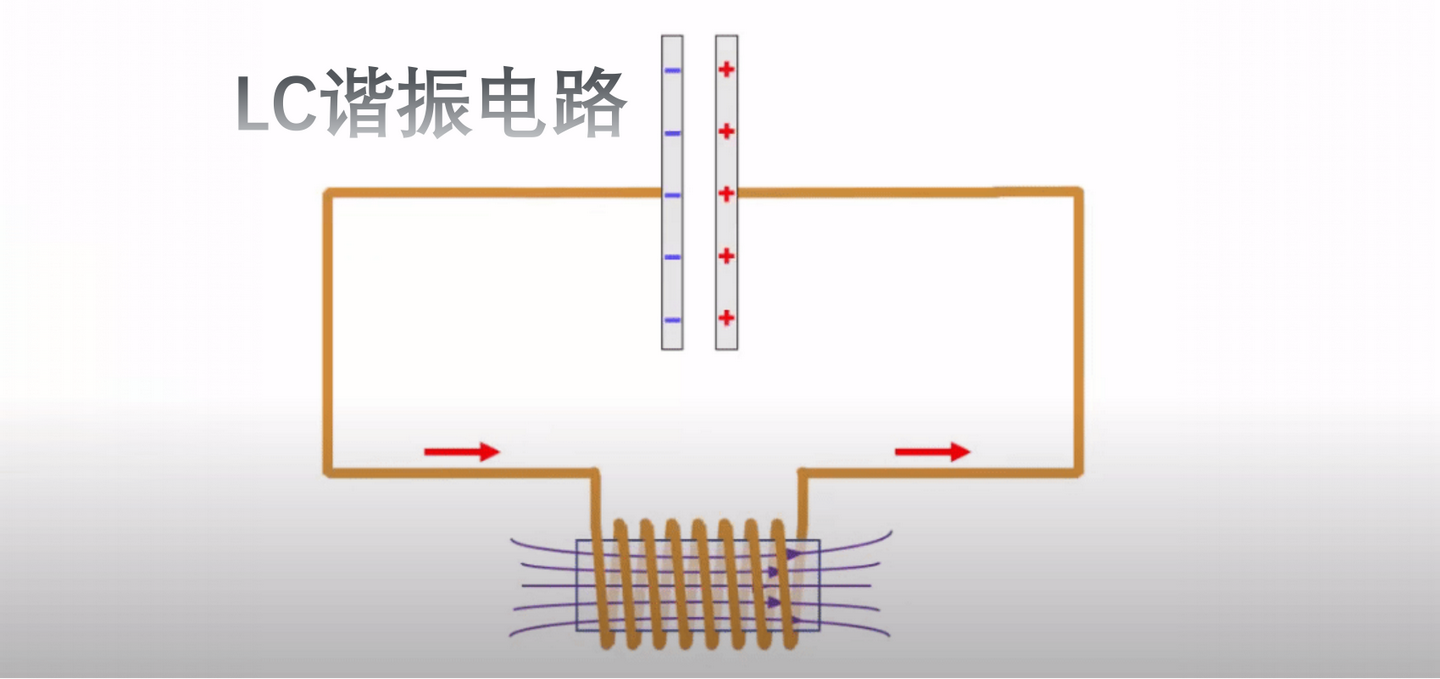

LC谐振电路的工作原理

在LC谐振电路中，电感和电容的相互作用导致能量在两者之间交替转换。当电路的频率与谐振频率相匹配时，电路会进入谐振状态，此时电路的总阻抗最小，电流达到最大。在谐振频率下，电感的感抗和电容的容抗相互抵消，电路表现为纯电阻性质。当频率低于谐振频率时，电路表现为电容性，电流超前于电压；当频率高于谐振频率时，电路表现为感性，电流滞后于电压。

LC谐振电路的应用

LC谐振电路在通信系统和信号处理中有着广泛的应用。例如，在无线电通信中，LC谐振电路可以作为振荡器产生射频信号，或者作为滤波器选择特定频率的信号。在音频放大器中，LC谐振电路可以提供电压或电流放大。
此外，LC谐振电路还可以用于时钟电路，提供稳定的时钟信号，用于同步数字设备的工作。在无线传感器网络和计算机内部时钟同步等领域，LC谐振电路也发挥着重要作用。

LC谐振电路的设计要点

在设计LC谐振电路时，需要考虑所需的输出频率、放大器增益、反馈网络配置以及选择合适的电容和电感数值等因素。首先确定所需的输出频率，并根据该频率选择相应的谐振回路类型。接下来需要计算出所需的放大器增益，并根据此值选择适当的放大器类型。然后设计反馈网络以确保正反馈循环能够产生稳定且可靠的共振效果。最后，在确定了所有参数后，可以进行具体元件数值选取与布局设计，并进行仿真验证以确保系统性能满足要求。

LC谐振电路的注意事项

在使用LC谐振电路时，需要注意电感和电容的选择、稳定性和温度特性、耦合和阻尼、工作电压和功耗等因素。这些因素都会影响电路的振荡性能和稳定性。因此，在设计和应用LC谐振电路时，需要仔细考虑这些因素，以确保电路能够在预期的工作条件下正常运行。

LC谐振电路在无线传感器网络中的功能

LC谐振电路在无线传感器网络中扮演着关键角色，主要承担以下几个功能：

• 无线能量传输：LC谐振电路可以用于无线能量传输，通过电磁场的耦合效应，实现能量从一个位置传递到另一个位置，从而为无线传感器提供动力。
• 无线数据通信：LC谐振电路还可以用于无线数据通信，通过改变谐振频率来编码和解码信息，实现无线传感器之间的数据交换。
• 频率选择：LC谐振电路具有良好的频率选择性，可以用来过滤掉不需要的信号，只允许特定频率的信号通过，这对于无线传感器网络中非目标信号的抑制非常重要。
• 传感器信号调制：LC谐振电路可以用来调制传感器产生的信号，使其能够通过无线方式传输。例如，无线无源温度传感器可以通过LC谐振电路的谐振频率变化来反映温度变化，然后通过无线方式传输这些信息。
• 谐振频率的测量：LC谐振电路的谐振频率可以用来测量环境参数，如温度、湿度、压力等。当这些参数发生变化时，LC谐振电路的谐振频率也会相应变化，通过测量这些变化，可以推断出环境参数的变化情况。

综上所述，LC谐振电路在无线传感器网络中的应用非常广泛，不仅可以提供能源和数据通信，还可以用于信号调制和参数测量，是无线传感器网络不可或缺的组成部分。

LC谐振电路设计步骤

确定振荡频率

• 首先，您需要根据所需的振荡频率确定电路中的电感和电容值。振荡频率可以通过以下公式计算：
• [ f = \frac{1}{2\pi\sqrt{LC}} ]
• 其中 ( f ) 是频率，( L ) 是电感，( C ) 是电容。

选择电感和电容

• 根据计算得到的电感和电容值，选择合适的电感和电容。电感和电容的精度对振荡频率的稳定性有很大影响，因此需要选择具有较高精度的电感和电容。
• 电感的值可以通过计算所需振荡频率和电路中的电流负载来确定。通常情况下，可以使用铜线绕制的电感，根据所需的电感值，选择合适的线圈匝数和铜线直径。
• 电容的值则可以根据所需的电容值选择合适的电容类型和容量。需要注意的是，电容的精度对振荡频率的影响较大，因此需要选择具有较高精度的电容。

连接电路

• 将选择的电感和电容按照以下方式连接即可组成LC谐振电路：
• 将电感线圈连接到电源上，可以使用直流电源或者交流电源。
• 将电容连接到电感线圈上，注意电容的一端连接到电感线圈的中心，另一端连接到地。
• 将另一个电感线圈连接到电容上，同样需要注意连接方式。
• 最后，将负载电阻（如果有）连接到电感线圈上。

调整电路

• 完成电路连接后，需要根据实际需求调整电路的参数。通常情况下，需要进行以下调整：
• 调整电感值：根据实际振荡频率与计算值之间的差异，调整电感线圈的匝数或者使用多个电感线圈并联，以达到所需的振荡频率。
• 调整负载电阻：如果负载电阻过大或者过小，会导致振荡幅度不足或者振荡频率不稳定。

以上步骤是设计LC谐振电路的基本流程，具体的设计细节可能会根据实际应用场景和要求有所不同。

LC谐振电路的稳定性受哪些因素影响

LC谐振电路的稳定性受到多种因素的影响，主要包括：

1. 品质因数（Q值）：LC谐振电路的频率稳定性与其品质因数密切相关。Q值越高，谐振回路的带宽越窄，频率变化对谐振频率的影响越小，因此稳定性越好。
2. 元件参数的变化：LC谐振电路中的元件参数，如电容、电感和电阻，会因为温度、湿度、老化等因素发生变化，导致谐振频率漂移，影响稳定性。
3. 电源电压的波动：电源电压的不稳定也会影响LC谐振电路的工作状态，导致频率波动，降低稳定性。
4. 电磁干扰：外部电磁场的干扰可能会影响LC谐振电路中的元件，导致谐振频率偏移，从而影响稳定性。
5. 电路设计：电路的设计，包括元件的选择、布局和连接方式，也会影响LC谐振电路的稳定性。合理的设计可以减少不必要的寄生效应，提高稳定性。
6. 数字控制延时：在数字控制的LC谐振电路中，控制算法的实现和数字信号处理的延迟也会影响系统的稳定性。

为了提高LC谐振电路的稳定性，可以采取一些措施，如优化电路设计、选择高质量的元件、使用稳定的电源供应、减少电磁干扰等。此外，适当的控制策略和补偿机制也可以有效地提高系统的稳定性。

总结

LC 谐振电路设计需要综合考虑设计目标、元件选择、损耗因素以及通过仿真与测试不断优化调整，以实现符合要求的电路性能。
