量化噪聲概述：對(duì)通信系統(tǒng)有何影響？如何減少以提高信噪比？

一、量化噪声概述

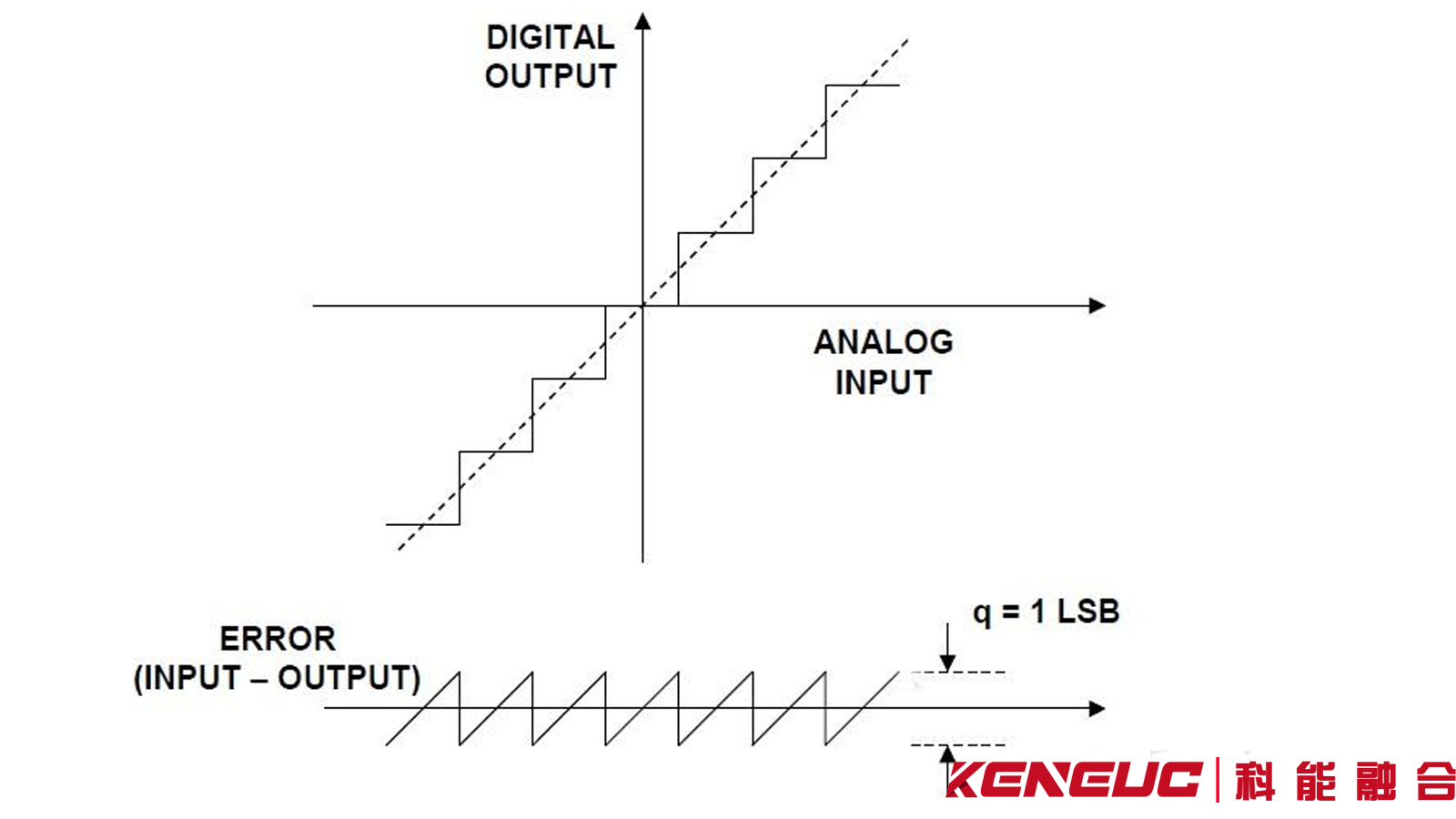

量化噪声（Quantization Noise）是在将模拟信号转换为数字信号的量化过程中产生的噪声。在理想的模拟数字信号转换器中，最大误差为±(1/2)*q，q为最低有效位（LSB）可表示的最小单位。

1、原理

在数字信号处理中，模拟信号必须先被量化才能转化为数字形式，这一过程会导致信号失真，即产生量化噪声。量化噪声近似于高斯分布，几乎均匀地分布于从DC至fs/2的奈奎斯特带宽。这里假设量化噪声与输入信号不相关。在某些条件下，当采样时钟和信号通过谐波相关时，量化噪声将与输入信号相关，能量集中在信号的谐波中，但均方根值仍然约为q/√12。

2、量化噪声的影响因素

• 量化位数；量化位数直接影响量化噪声的大小。例如，一个8bit ADC数字化会增加0.29/256的RMS噪声，而一个12bit ADC数字化增加0.29/4096的RMS噪声，16bit ADC数字化增加0.29/65536的RMS噪声。
• 采样频率；采样频率越高，量化噪声的幅值越低。这是因为采样越快，两个量化单位（Q）之间的距离越小，Q的幅值越低，也就是量化噪声的幅值越低。
• 输入信号的幅度和频率：输入信号的幅度和频率也会影响量化噪声。例如，低幅度周期性信号的量化噪声相关度大于高幅度随机信号的相关度。在频谱分析应用中（或者使用频谱纯净的正弦波作为输入对ADC执行FFT），量化噪声与信号的相关度取决于采样频率与输入信号的比值。
• 系统中的其他噪声源：在实际应用中，ADC的输入是一段频率（总是会与一些不可避免的系统噪声相加），因此量化噪声往往是随机的。系统中的其他噪声源，如热噪声、1/f噪声、电源噪声、基准电压噪声以及时钟抖动噪声等，都会影响量化噪声的表现。

3、量化噪声的应用场景

• 数字信号处理：在数字信号处理中，量化噪声是不可避免的。例如，在音频处理中，模拟音频信号需要被量化为数字信号，这个过程中会产生量化噪声。为了减少量化噪声的影响，可以采用更高的量化位数和采样频率。
• 通信系统：在通信系统中，量化噪声会影响信号的传输质量。例如，在无线通信中，环境噪声和干扰信号限制了可用于传输的频谱带宽，量化噪声作为其中的一部分，会影响通信系统的性能。为了提高通信质量，可以采用更复杂的信号调制技术或更高效的编码方案来减少量化噪声的影响。
• 图像和视频处理；在图像和视频处理中，量化噪声会影响图像和视频的质量。例如，在图像的数字化处理中，传感器每个采样点的连续值亮度信息转换为不同灰度级的离散整数集，这个过程中会产生量化噪声。为了减少量化噪声的影响，可以采用更高的量化位数和更精细的量化级别。
• 数据采集系统：在数据采集系统中，量化噪声会影响采集数据的准确性。例如，在使用ADC采集一个幅度很小的信号时，如果信号幅度小于ADC的一个量化单位，则量化后无法获取任何有效信息。为了减少量化噪声的影响，可以选择合适的ADC量化位数和采样频率，或者采用信号放大等预处理手段。

二、量化噪声对通信系统性能有哪些具体影响

量化噪声是在模拟信号转换为数字信号的过程中产生的误差，它主要源于对信号幅度的不连续采样，导致信号的幅度信息在转换过程中丢失。量化噪声对通信系统的影响可以从多个角度进行分析，包括信号质量、系统性能、系统复杂度和能量效率等方面。

• 信号质量：量化噪声会降低信号的信噪比（SNR），从而影响信号的传输质量。在高比特率系统中，量化噪声可能会成为主要的噪声源。
• 系统性能：量化噪声会直接影响通信系统的性能指标，如误码率（BER）和吞吐量。在数字通信系统中，量化误差可能导致接收端解码器性能下降。
• 系统复杂度：为了减少量化误差，可能需要增加系统的复杂度，例如通过增加ADC的分辨率或采用更复杂的编码技术。
• 能量效率：量化误差还会影响系统的能量效率。在某些情况下，减少量化误差可能需要额外的能量开销。

为了减少量化误差，可以采取提高ADC分辨率、优化量化特性、前/后滤波、编码与调制以及反馈校正等策略。通过深入理解量化误差的来源和影响，并采用适当的减少和管理策略，可以有效地提高通信系统的整体性能。

三、如何减少量化噪声以提高通信系统的信噪比

1、量化噪声的来源和影响

量化噪声是在模拟信号转换为数字信号的过程中产生的误差。当模拟信号通过模数转换器（ADC）转换为数字信号时，由于ADC的有限分辨率，信号会被量化到最近的整数水平，这导致了量化误差。量化噪声的大小取决于ADC的位数和采样频率。量化噪声会降低信号的动态范围，增加信号失真，从而影响通信系统的信噪比（SNR）。

2、减少量化噪声的方法

• 提高采样位数：提高ADC的采样位数可以减少量化噪声。因为每个量化级别的间隔会变小，所以量化噪声的幅度也会减小。这意味着信号的动态范围会增加，信噪比也会提高。
• 过采样：过采样是另一种减少量化噪声的方法。通过提高采样频率，可以使得噪声能量在更宽的频谱范围内分布，从而降低噪声的幅值。过采样还可以帮助改善信号重建的精度，特别是在使用数字滤波器时。
• 噪声整形：噪声整形是通过调整信号的频谱分布来减少量化噪声的影响。例如，使用ΔΣ调制（Delta-Sigma modulation）技术，可以将量化噪声集中在远离信号频率的区域，这样在接收端可以通过滤波器有效地去除这些噪声。
• 信号处理技术：在数字信号处理阶段，可以采用多种技术来减少量化噪声的影响。例如，使用自适应滤波器、维纳滤波器等统计信号处理算法，可以根据噪声的统计特性进行噪声抑制。

减少量化噪声以提高通信系统的信噪比是一个多方面的问题，涉及到信号采集、处理和传输的各个环节。通过采用适当的技术和方法，可以有效地降低量化噪声，从而提高通信系统的性能和可靠性。

四、为什么增量调制相比于PCM和DPCM能降低量化噪声

1、增量调制的原理

增量调制（Delta Modulation, DM）是一种模拟信号数字化的方法，它通过编码信号的瞬时值与前一个抽样时刻的量化值之差来实现。在增量调制中，量化只限于正负两个电平，即只对差值的符号进行编码，而不对差值的大小进行编码。因此，每个抽样间隔内只容许有一个量化电平的变化。

2、增量调制与PCM和DPCM的对比

与传统的脉冲编码调制（PCM）相比，增量调制在比特率较低时具有更高的量化信噪比。这是因为增量调制只传输信号的增量信息，而不是信号的绝对值，这样可以减少所需的比特数，从而提高信噪比。

与差分脉冲编码调制（DPCM）相比，增量调制虽然在某些方面不如DPCM，例如在处理信号的瞬时斜率较大时可能会出现过载失真，但增量调制的结构更为简单，抗误码性能好，适用于比特误码率较高的信道。

3、增量调制降低量化噪声的原因

增量调制能够降低量化噪声的原因主要有两点：

• 简化的量化过程：由于增量调制只对差值的符号进行编码，量化过程变得简单，只需要两个量化电平，这减少了量化噪声的数量。
• 低通滤波器的作用：在接收端，增量调制的输出经过低通滤波器滤去高频量化噪声，从而恢复原信号。只要抽样频率足够高，量化阶距大小适当，接收端恢复的信号与原信号非常接近，量化噪声可以很小。

综上所述，增量调制通过简化量化过程和利用低通滤波器去除高频噪声，能够有效地降低量化噪声，提高信号的质量。
