接收光功率對光纖通信有何影響？穩(wěn)定性分析

一、接收光功率概述

接收光功率是指在光纤通信系统中，光接收器（如光猫、光模块等）接收光纤中的光信号时的功率。它是衡量光纤通信系统性能的关键指标之一，反映了收发器对微弱信号的灵敏度。接收灵敏度越高，意味着收发器能在更低的光功率下正常工作，延长通信距离。



1、接收光功率的单位

接收光功率的单位是分贝毫瓦（dBm）。dBm是测得的功率与1mW基准功率的对数比，例如1mW的光功率相当于0dBm的光功率，2mW的光功率相当于3dBm的光功率，0.1mW的光功率相当于 - 10dBm的光功率等。

2、接收光功率的测量方法

• 使用光功率计：
  • 开启网络光器件，使用一个光功率计和一个光纤连接器适配器就能测量接收器的功率。在测量功率前，必须将光功率计的波长和其他参数设定在规定的范围内；一切准备就绪后，可以将光功率计连接到收发器端，测量接收器的功率。
  • 还可以和光源一起使用，测量光损耗。光纤损耗是光从发射端耦合到光纤时的功率和光到接收端时的功率之差，要测量光纤损耗，不仅需要光功率计，还需要光源。测量多模光纤的光纤损耗时，需要使用850/1300nm LED光源，而测量单模光纤的光纤损耗时，需要使用1310/1550nm激光光源。

3、接收光功率在通信中的应用

• 确保光模块正常通信：

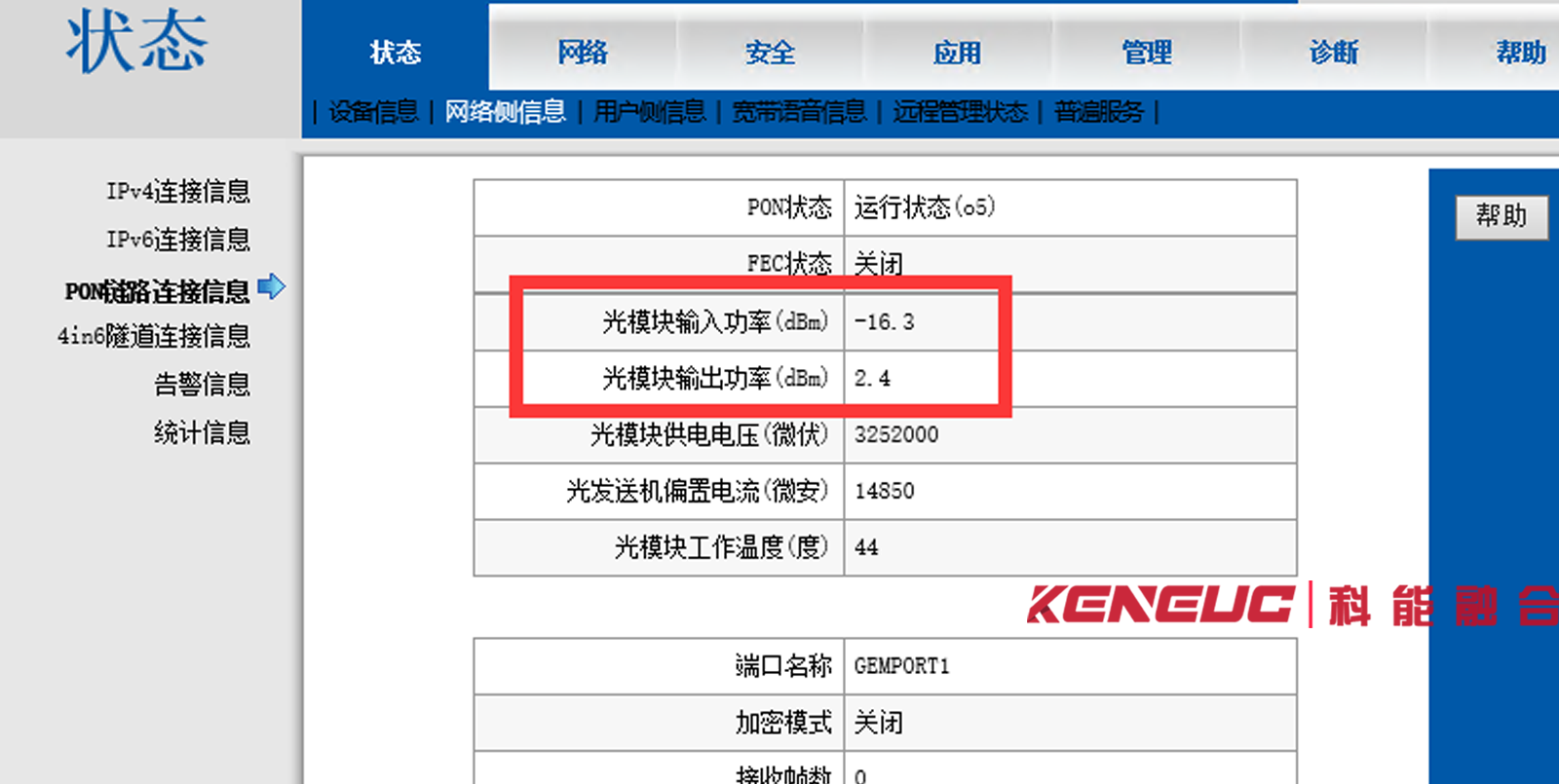

  • 接收光功率是影响信号传输距离的重要参数之一。通常，只有当光模块的发射光功率和接收光功率处于上下门限值内，才能确保其传输性能良好。不同波长、距离、速率的光模块其发射光功率和接收光功率都不同，例如500米SFP1G - SX - 85光模块（中心波长为850nm）的发射光功率在 - 9.5dBm~ - 2.5dBm，接收光功率为 - 17dBm~0dBm；10千米SFP1G - SX - 31光模块（中心波长为1310nm）的发射光功率在 - 9.5dBm~ - 3dBm，接收光功率为 - 20dBm~ - 3.0dBm。
  • 接收灵敏度（在一定速率、误码率状况下光模块的最小接收光功率）与发射光功率配合，确保光模块的通信质量。一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。考虑到光纤老化或其他不可预见因素导致的链路损耗增大，最佳接收光功率范围控制在接收灵敏度以上2 - 3dB至过载点以下2 - 3dB。
• 提高通信系统容量：
  • 较高的平均发射光功率可以支持更高的数据传输速率，从而提高通信系统的容量。例如，在10Gbps、40Gbps甚至100Gbps的高速通信系统中，使用高功率的光模块能够满足高速数据传输的需求。

综上所述，接收光功率是光通信系统中非常关键的参数，它的测量和控制对于保证系统的正常运行和提高通信质量具有重要意义。

二、接收光功率的影响因素

接收光功率的影响因素主要包括以下几个方面：

• 发射光功率：发射光功率是指光模块发射端光源的输出光功率，可以理解为光的强度。发射光功率越大，接收端接收到的光信号就越强，但过高的发射光功率也可能导致接收端过载，反而降低系统的性能。
• 光纤损耗：光纤损耗是光信号在传输过程中因衰减、散射、反射等原因而逐渐减弱的程度。它主要包括传输损耗和连接损耗两部分。传输损耗是光信号在光纤中传播时因材料吸收、散射和色散等因素导致的能量损失；连接损耗则主要来源于光纤连接头之间的不完美对接。光纤损耗越大，接收端接收到的光信号就越弱，接收光功率范围也就相应缩小。
• 接收机灵敏度：接收机灵敏度是指在一定速率、误码率情况下光模块的最小接收光功率。一般情况下，速率越高接收灵敏度越差，即最小接收光功率越大，对于光模块接收端器件的要求也越高。接收灵敏度受到噪声的影响，表现为信噪比。信噪比越大，表明接收电路的噪声越小，对灵敏度影响越小。此外，接收信号的波形也对灵敏度产生影响，而接收信号的波形主要由光发送机的消光比和光纤的色散来决定。
• 环境因素：环境因素也会对接收光功率范围产生影响。例如，光纤的弯曲半径过小会导致光信号在弯曲处发生泄漏；杂散光的干扰会干扰正常光信号的接收；温度的变化会影响光纤的物理特性和光模块的电子元件性能，进而影响光信号的传输效率。高温可能导致光模块内部的电子元件性能下降，增加噪声，降低接收灵敏度；而低温则可能使光模块的材料变得僵硬，影响光信号的耦合效率。
• 光模块本身的性能参数；光模块的性能参数如消光比、光饱和度等也会影响接收光功率。消光比用于衡量光模块质量的重要参数之一，它是指全调制条件下信号平均光功率与空号平均光功率比值的最小值，表示0、1信号的区别能力。光饱和度又称饱和光功率，指的是在一定的传输速率下，维持一定的误码率（10⁻¹⁰～10⁻¹²）时的最大输入光功率。当出现光电流饱和现象后，探测器需要一定的时间恢复，此时接收灵敏度下降，接收到的信号有可能出现误判而造成误码现象，而且还非常容易损坏接收端探测器。
• 其他因素；光模块接口受到污染、静电损伤、光功率过载等人为因素也会影响光模块的正常工作，从而影响接收光功率。

三、如何通过光功率计测量接收光功率

1、光功率计测量接收光功率的基本步骤

• 准备工作：确保光功率计和测试光源都处于关机状态。检查光功率计是否已插入正确的电源适配器或电池。
• 连接光纤：将待测光信号通过光纤连接到光功率计的输入端口。请确保光纤连接稳固，并且端口没有损坏。
• 打开光功率计：按下光功率计的电源按钮，等待仪器启动。有些光功率计可能需要时间来校准和稳定。
• 设置测量模式：根据需要选择适当的测量模式。光功率计可以提供功率测量、比率测量和去耦测量等不同的模式。使用菜单或设置按钮进行选择，并按照屏幕上的指示进行操作。
• 进行测量：将光纤连接到光源，并确保光源打开。观察光功率计的显示屏，它将显示所测量到的光信号功率值。
• 记录和分析数据：根据需要记录测量结果。一些光功率计具有数据存储和导出功能，可以将结果导出到计算机或其他设备进行进一步分析。
• 关闭光功率计：测试完成后，按下光功率计的电源按钮，将仪器关闭。

2、注意事项

• 光纤连接器的清洁：确保光纤连接器和光功率计的探头清洁无尘，避免连接损耗。
• 探测器的对准：确保光纤连接器与探测器的对准良好，以获得准确的测量结果。
• 波长的选择：根据测量的需要选择合适的波长，因为光纤的衰减和光源的输出功率可能随波长变化。
• 环境条件：测量应在稳定的环境中进行，避免温度和湿度的快速变化影响测量结果。
• 仪器校准：定期校准光功率计，以确保测量的准确性.

以上步骤和注意事项是通用的指导原则，具体操作可能会根据不同型号的光功率计有所差异。在使用前，请仔细阅读随机附带的用户手册，以获取详细的操作指南和技术规格。

四、接收光功率对光通信系统稳定性有哪些具体影响

接收光功率是光通信系统中非常关键的参数，它直接影响到系统的通信质量和稳定性。以下是接收光功率对光通信系统稳定性的具体影响：

• 信号质量：接收光功率过高或过低都会对通信质量产生负面影响。过高的光功率可能导致光纤光强过高，引发非线性效应，如自相位调制和四波混频等现象，而过低的光功率则会导致信号的衰减，降低通信距离和传输质量。
• 系统性能：光功率的不平衡会导致信号的失真和误码率的增加。当光功率不平衡较大时，信号的衰减会更加明显，甚至可能导致信号无法正确解码，从而造成数据传输错误。
• 系统稳定性：光功率的不平衡还会影响光纤传输系统的稳定性和可靠性。当光功率不平衡较大时，可能会引起部分通道过载或不足，导致光纤传输系统的整体性能下降。
• 系统寿命：长期的光功率异常可能会加速光模块和其他光学器件的老化，缩短系统的使用寿命。
• 系统维护：光功率异常可能导致系统频繁出现故障，增加维护成本和难度。

为了保证光通信系统的稳定性，通常会采取一系列措施来控制和优化接收光功率，如光功率监测与管理、光功率的优化配置、动态功率平衡等技术。这些技术有助于维持光功率在一个适宜的范围内，确保光通信系统的高效和稳定运行。

五、在光纤传感领域中，接收光功率是如何转换成物理量的

在光纤传感领域中，接收光功率转换成物理量的过程涉及到多种技术和原理。以下是一些关键点：

• 光电转换原理：光纤传感器通常包含光源、光纤、检测器和信号处理器等组成部分。光源产生一定波长的光信号，通过光纤传输到检测端，由检测器接收后将光信号转换为电信号，再通过信号处理器进行分析处理，得出被测物理量的数值。
• 光功率调制与解调技术：光纤传感中的光功率调制技术是指通过改变光信号的功率来实现对传感信息的调制。这种技术可以分为直接调制和间接调制两种方式。直接调制是通过改变光源的光功率来实现调制，而间接调制是通过在光纤传感器中引入调制元件，如光纤光栅、光纤光调制器等来实现调制。
• 光功率解调技术：光功率解调技术通过对传感信号的功率进行解调，实现对传感信息的提取和分析。常用的光功率解调技术包括光功率差法、光功率比法和光功率积法等。这些技术可以用于测量温度、压力等参数。
• 光纤传感器的工作原理：光纤传感器的工作原理基于光纤的传输特性和光学传感技术。当光纤中的光信号受到物理量的作用时，会引起光的传输特性的变化，如光的强度、波长、频率、相位、偏振态等。通过测量这些变化，可以得到被测物理量的信息。
• 光纤传感器的应用：光纤传感器在现代工业、军事和医疗等领域得到了广泛应用。它们可以测量温度、压力、应力、液位、流量等多种物理量，并且具有高精度、高灵敏度、抗干扰能力强等特点。

综上所述，光纤传感器通过光电转换原理将接收的光功率转换成电信号，然后通过光功率调制与解调技术提取和分析传感信息，最终实现对物理量的测量。
