編碼器接線怎么接才正確？電源電壓選多少合適？

一、编码器接线基本原则

编码器接线是一个关键步骤，正确的接线可以确保编码器正常工作，提供准确的测量数据。以下是一些基本的接线原则：

• 电源连接：编码器的电源线通常有两条，一条接电源正极，另一条接电源负极。电源的电压大小应根据编码器的规格来确定，通常为直流电压，如5V或24V。
• 信号输出线：编码器的信号输出线根据其类型（增量型或绝对值型）而有所不同。增量型编码器通常有三条信号输出线（A相、B相、Z相），而绝对值型编码器则有多条信号输出线，每条线对应一个特定的位置值。
• 接地线：有些编码器配有接地线，用于提高信号的稳定性和抗干扰能力。接地线应连接到公共地线。
• 屏蔽线：如果编码器有屏蔽线，应将其连接到公共地线，以减少电磁干扰。
• 接线顺序：在接线时，应遵循编码器制造商提供的接线图，确保每条线正确连接到相应的端口。
• 接线注意事项：在接线过程中，应避免过度拉伸或扭曲导线，以免造成接触不良或损坏。同时，应确保所有连接都牢固可靠，以防松动。

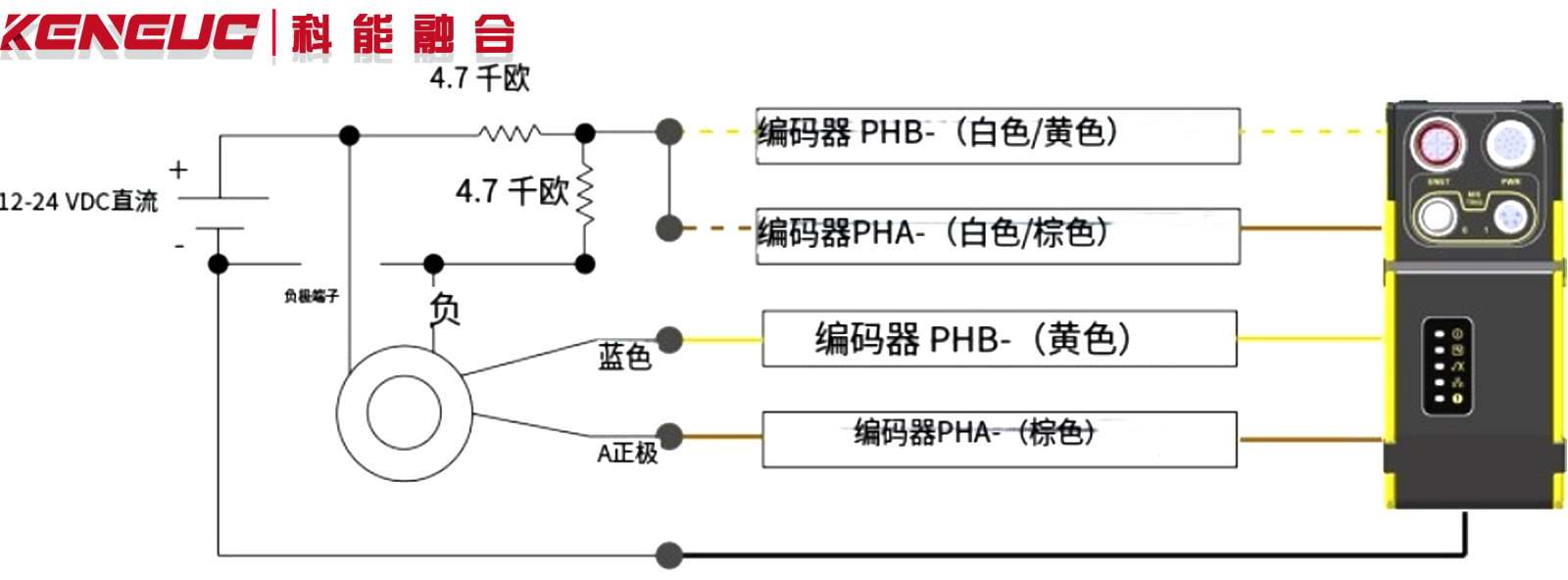

实际接线示例

以一个NPN输出增量型编码器为例，其接线步骤如下：

• 棕色线接电源正极。
• 蓝色线接电源负极。
• 黑色线接输入0.00。
• 白色线接输入0.01。
• 橙色线接输入0.04。
• PLC的COM接电源正极。

以上步骤是一个通用的接线指南，具体的接线方式可能会根据编码器的型号和制造商的规定有所差异。在接线之前，务必查阅编码器的用户手册或联系制造商获取详细的接线指导。

正确的编码器接线对于确保设备的正常运行至关重要。在接线时，应严格遵守制造商的指导，并采取适当的预防措施，以避免潜在的电气问题。如果在接线过程中遇到困难，建议咨询专业人士或联系编码器的制造商获取帮助。

二、编码器的电源电压一般是多少

编码器的电源电压通常为直流电压，常见的有5V、12V、24V等。以下是不同类型编码器的电源电压及相关参数：

需要注意的是，不同型号和品牌的编码器可能会有不同的电源电压要求，因此在选择和使用编码器时，应仔细查看其技术规格以确保兼容性。

三、增量型编码器与绝对值型编码器在信号输出线数量上有何不同

增量型编码器和绝对值型编码器在信号输出线数量上的主要区别在于增量型编码器通常有较少的输出线，而绝对值型编码器的输出线数量则取决于其分辨率和输出类型。

1、增量型编码器的信号输出线数量

增量型编码器通常至少有两个输出信号，即A相和B相，这两个信号相互之间相位差90°，这是检测编码器旋转方向所必需的。此外，一些增量型编码器还输出一个Z信号，每一次旋转，这个Z信号会触发一次，在完全相同的位置，可以作为一个准确的参考点。因此，增量型编码器通常有3条输出线（A相、B相、Z相）。有些增量型编码器还可能有额外的差分信号，称为/A、/B和/Z，这些信号是反向的A、B和Z信号，用于提高传输稳定性。

2、绝对值型编码器的信号输出线数量

绝对值型编码器的输出线数量取决于其分辨率和输出类型。例如，一个n位的绝对编码器，其输出线数量可能为n条，因为每一位都需要一条输出线来表示其状态。此外，绝对值编码器还可能有额外的电源线、地线等。例如，一些绝对值编码器采用串行接口（如SSI），这种情况下，其输出线可能包括时钟线、数据线、电源线和地线等，总共4条线。而如果是采用并行输出的绝对值编码器，其输出线数量可能会更多，具体取决于其分辨率。

3、总结

四、为什么要给编码器连接接地线

编码器是一种将机械运动转换为数字信号的装置，广泛应用于工业自动化控制系统中。为了确保编码器的信号传输稳定性，通常需要连接接地线。接地线的作用主要体现在以下几个方面：

• 稳定信号传输：编码器需要一个接地点来保证信号传输的稳定性。如果没有正确接入地线，可能会导致干扰、误差等情况出现。
• 减少电磁干扰：在工业环境中，电磁干扰是常见的问题。接地线可以帮助减少这些干扰，因为它可以提供一个共同的参考点，使得编码器的信号不会受到周围电磁环境的影响。
• 延长使用寿命：正确的接线和接地对于编码器的使用寿命至关重要。不正确的接地可能会导致编码器过早损坏，而正确的接地可以延长编码器的使用寿命。
• 防止静电损害：在某些情况下，编码器可能会暴露在静电环境中。接地线可以帮助将静电导入地面，从而保护编码器免受静电损害。
• 确保安全操作：接地线还有助于确保编码器的安全操作。在某些情况下，如果编码器没有正确接地，可能会导致电气短路或其他危险情况。因此，正确的接地可以确保编码器在安全的条件下运行。

综上所述，给编码器连接接地线是非常重要的，它不仅可以保证信号的稳定传输，减少电磁干扰，延长使用寿命，还可以确保编码器的安全操作。
